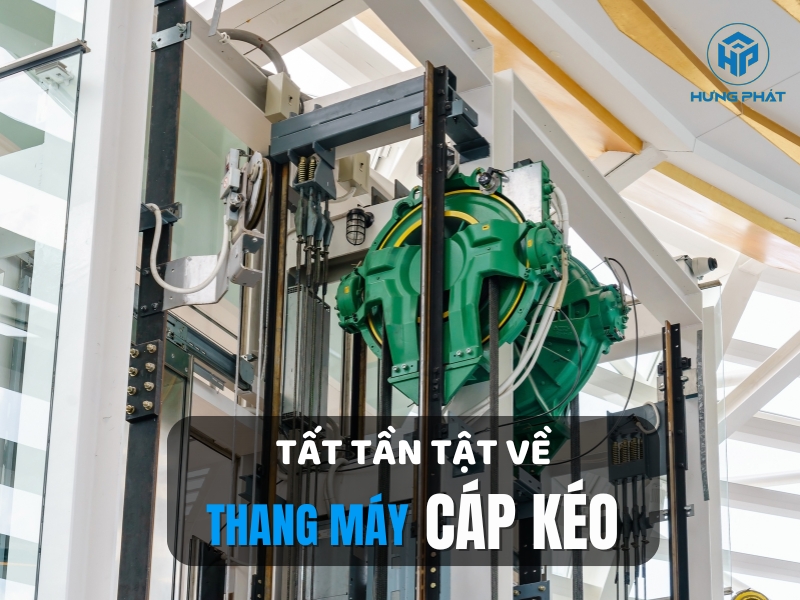

Tất tần tật về thang máy cáp kéo mà bạn cần phải biết?

Thang máy đã trở thành một phần không thể thiếu trong nhiều công trình hiện đại. Đặc biệt, thang máy cáp kéo là dòng thang máy phổ biến nhất, chiếm được lòng tin của người tiêu dùng hơn cả nhờ những ưu điểm nổi bật về độ an toàn cao, vận hành êm ái và sự bền bỉ theo thời gian. Cùng thang máy nhập khẩu Hưng Phát tìm hiểu về dòng thang máy này để có cái nhìn toàn diện nhất nhé!

Giới thiệu tổng quan về thang máy cáp kéo

Thang máy cáp kéo là loại thang máy truyền thống, vận hành bởi hệ thống cáp kéo và đối trọng để nâng hạ cabin. Cabin di chuyển được nhờ động cơ cáp kéo thông qua việc xoay puly nối với dây cáp. Thang máy cáp kéo có thể sử dụng hai loại động cơ gồm động cơ có hộp số và không hộp số.

Trong đó, với thang máy sử dụng động cơ có hộp số yêu cầu một phòng máy trên đỉnh giếng thang để đặt máy kéo và tủ điện điều khiển, trong khi thang máy động cơ không hộp số thì có thể tích hợp động cơ ngay trong giếng thang mà không cần phòng máy riêng.

Thang máy cáp kéo thường được sử dụng rộng rãi trong các tòa nhà cao tầng, bệnh viện, trương học và cả nhà ở gia đình. Nhờ tính ổn định và an toàn cao cùng giá thành phải chăng, thang máy cáp kéo là loại thang máy được lựa chọn phổ biến cho nhiều công trình.

Cấu tạo và nguyên lý hoạt động của thang máy cáp kéo

Để hiểu rõ hơn về dòng thang máy cáp kéo này, chúng ta cần nắm rõ hai yếu tố quan trọng của chúng đó là cấu tạo chính và nguyên lý hoạt động.

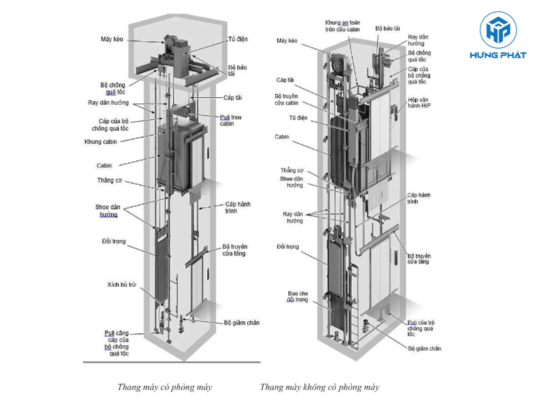

Cấu tạo chính của thang cáp kéo

Một bộ thang máy đầy đủ sẽ có rất nhiều bộ phận và chi tiết nhỏ, tuy nhiên đối với dòng thang máy cáp kéo này, bạn có thể tìm hiểu qua một số bộ phận, cấu tạo chính của chúng gồm:

• Động cơ thang máy (máy kéo): Động cơ điện được sử dụng để cung cấp năng lượng cần thiết để xoay puly đưa cabin lên xuống. Máy kéo này có hai loại gồm động cơ có hộp số và động cơ không hộp số thế hệ mới sử dụng nam châm vĩnh cửu điều chỉnh chuyển động của thang máy mượt mà và an toàn.
• Hệ thống cáp: Thang máy cáp kéo hoạt động dựa trên việc sử dụng một hoặc nhiều dây cáp để kết nối cabin với máy kéo(động cơ). Dây cáp này một đầu được nối với cabin và đầu kia nối với đối trọng thang máy qua puly của động cơ và di chuyển lên xuống ngược chiều nhau.
• Cabin thang máy: Là nơi chở người hoặc hàng hóa với kích thước có thể thay đổi tùy chỉnh vào mục đích sử dụng. Cabin thường được làm bằng các vật liệu chịu lực và an toàn với khung thép vách inox hoặc kính cường lực.
• Tủ điện và bảng điều khiển: Bảng điều khiển thường được đặt bên trong cabin tuy nhiên cũng có một số trường hợp đặt bên ngoài cabin tùy thiết kế. Người dùng sử dụng bảng điều khiển để chọn tầng và điều khiển thang máy.
• Hệ thống an toàn: Thang máy cáp kéo luôn được trong bị nhiều tính năng an toàn như cảm biến va chạm, hệ thống phanh khẩn cấp, giảm chấn và bảng điều khiển an toàn để xử lý những tình huống khẩn cấp.
• Ắc quy dự phòng(bộ tích điện dự phòng): Đảm bảo thang máy vẫn hoạt động trong các trường hợp khẩn cấp như mất điện bất ngờ hoặc khi nguồn điện không ổn định.

Nguyên lý hoạt động

Cabin và đối trọng của thang máy được nối với nhau bằng cáp và puly của động cơ, chúng di chuyển ngược chiều nhau trong trục hành trình của giếng thang. Bên dưới cùng là hố PIT có lắp đặt giảm chấn đảm bảo an toàn cho cabin hoặc đối trọng khi di chuyển xuống dưới.

Khi người dùng bấm nút gọi tầng, tủ điện sẽ điều khiển động cơ thang máy xoay puly đưa cabin về vị trí hành khách và mở cửa cabin. Sau khi vào trong thang máy, hành khách bấm nút gọi tầng muốn đến, tủ điện sẽ điều khiển động cơ xoay puly đưa cabin tới tầng đã chọn. Cabin và đối trọng sẽ luôn di chuyển ngược chiều nhau theo nguyên lý ròng rọc tạo sự cân bằng cho thang máy.

Vì sao nên chọn lắp đặt thang máy cáp kéo?

Đối với các tòa nhà trung, cao tầng (từ 7 tầng trở lên) thì thang máy cáp kéo là lựa chọn duy nhất. Tuy nhiên, đối với thang máy gia đình thì khách hàng sẽ có nhiều lựa chọn hơn như thang thủy lực, thang máy trục vít, thang máy bàn nâng, hay thang khí nén (chân không).

Vậy, điều gì giúp cho thang máy cáp kéo cũng được sử dụng phổ biến tại các hộ gia đình?

Tiết kiệm năng lượng

Thang máy cáp kéo nổi bật với khả năng tiết kiệm năng lượng vượt trội. Nhờ vào hệ thống đối trọng giúp cân bằng tải trọng, giúp giảm thiểu áp lực lên động cơ, giúp giảm thiểu lượng điện năng tiêu thụ đáng kể.

Vận chuyển tải trọng lớn không giới hạn

Một ưu điểm lớn của thang máy cáp kéo là khả năng chịu tải lớn, phù hợp cho những tòa nhà cao tầng hoặc các công trình yêu cầu tải trọng lớn như bệnh viện, khách sạn, trung tâm thương mại. Với kích thước giống nhau nhưng thang máy cáp kéo thường có sức chứa và tải trọng lớn hơn, đảm bảo phục vụ mọi nhu cầu sử dụng từ chở khách tới vận chuyển hàng hóa.

Vận hành êm ái, nhanh chóng

Nhờ vào hệ thống puly và cáp kéo, cùng cơ chế giảm tiếng ồn, thang máy cáp kéo di chuyển rất êm ái, ít rung lắc, tạo cảm giác thoải mái cho người dùng. Tốc độ thang máy cáp kéo cũng là đứng đầu (có thể lên đến 21m/s ~ 75.6 km/h- thang máy Hitachi tại Trung Quốc) so với các loại thang máy khác.

Độ bền cao

Với kết cấu vững chắc và khả năng vận hành bền bỉ, thang máy cáp kéo có tuổi thọ cao và ít hỏng hóc hơn các dòng thang khác. Điều này không chỉ giúp bạn an tâm sử dụng mà còn giúp bạn tiết kiệm nhiều chi phí sửa chữa, bảo dưỡng thang máy.

Công nghệ đảm bảo an toàn cho thang máy cáp kéo

Để đảm bảo an toàn trong vận hành thì ngoài cơ cấu phanh, điều tốc của hệ thống thang máy cáp kéo được trang bị thêm một số công nghệ đảm bảo an toàn khi vận hành:

Hệ thống cứu hộ thang máy khi mất điện ARD (Automatic Rescue Device): giúp đảm bảo an toàn khi mất điện đột ngột bằng cách sử dụng điện dự phòng của ắc quy để đưa cabin thang máy về tầng gần nhất và mở cửa cho hành khách ra ngoài.

Hệ thống Em-call: giúp người dùng liên lạc khẩn cấp với bộ phận trợ giúp cứu hộ bên ngoài khi thang máy gặp sự cố.

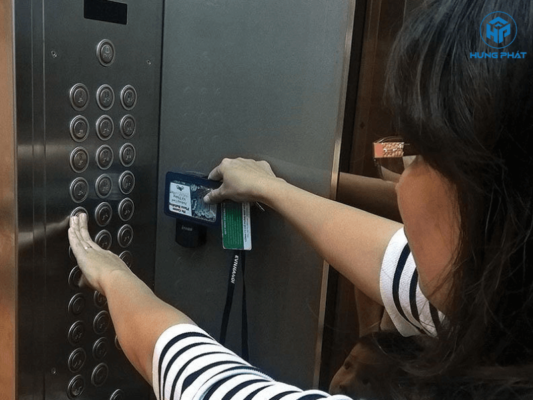

Hệ thống thẻ từ, quét vân tay, quét khuôn mặt: thường áp dụng trong các tòa văn phòng hay chung cư nhằm đảm bảo an ninh cho tòa nhà.

2 điều cần chú ý khi lắp đặt thang máy cáp kéo

Để đảm bảo thang máy hoạt động bình thường và an toàn cho khách hàng, bạn cần lưu ý tới một số vấn đề khi lắp đặt. Nguồn điện ổn định là điều kiện dường như áp dụng với mọi dòng thang. Ngoài ra, thương hiệu thang máy được sử dụng cũng cần chú ý, cân nhắc kỹ lưỡng trước khi lắp đặt.

Nguồn điện cần ổn định

Thang máy cáp kéo sử dụng động cơ điện để vận hành, vì vậy, nguồn điện ổn định là yếu tố cực kỳ quan trọng. Nếu nguồn điện không ổn định hoặc bị cắt đột ngột, thang máy có thể dừng đột ngột, gây ra sự bất tiện cho người dùng. Do đó, việc đảm bảo nguồn điện liên tục và ổn định là rất cần thiết, thường thang máy có thể sử dụng cả điện 1 pha hoặc 3 pha, tuy nhiên do điện 3 pha có tính ổn định cao hơn nên các đơn vị lắp đặt thang máy thường khuyên khách hàng dùng điện 3 pha cho thang máy.

Có những thương hiệu thang máy cáp kéo nào trên thị trường?

Trên thị trường hiện nay có nhiều thương hiệu thang máy cáp kéo với chất lượng và giá thành khác nhau. Bạn có thể tìm hiểu và lựa chọn thang máy nhập khẩu nguyên chiếc tới từ các thương hiệu nổi tiếng như Fuji, Mitsubishi, Hyundai, Otis, Kone,… – các sản phẩm này thường có chất lượng tốt hơn đảm bảo cho việc sử dụng thường xuyên.

Ngoài ra, hiện nay cũng có nhiều đơn vị cung cấp sản phẩm thang máy cáp kéo liên doanh với động cơ máy nhập khẩu từ các thương hiệu lớn được lắp đặt cùng các phụ kiện sản xuất trong nước. Dòng thang máy này thường có giá mềm hơn so với thang nhập khẩu nguyên chiếc tuy nhiên chất lượng có thể chưa sánh được với thang nhập khẩu. Bạn nên xác định rõ nhu cầu sử dụng để lựa chọn dòng thang phù hợp. Bên cạnh đó cũng nên tìm hiểu kỹ về uy tín của nhà cung cấp và các dịch vụ hậu mãi để đưa ra lựa chọn phù hợp.

Thang máy cáp kéo được sử dụng cho những công trình nào?

Nhờ nhiều ưu điểm về tải trọng cũng như tốc độ, thang máy cáp kéo là sản phẩm phù hợp lắp đặt tại hầu hết các công trình lớn nhỏ trong thực tế.

Sử dụng cho nhà cao tầng

Thang máy cáp kéo được sử dụng rộng rãi trong các tòa nhà cao tầng(từ 7 tầng trở lên) như chung cư, văn phòng hay các trung tâm thương mại. Nhờ khả năng vận chuyển tải trọng lớn và tốc độ vận hành nhanh, thang cáp kéo là giải pháp hoàn hảo cho những nơi đông dân cư và có nhu cầu di chuyển liên tục.

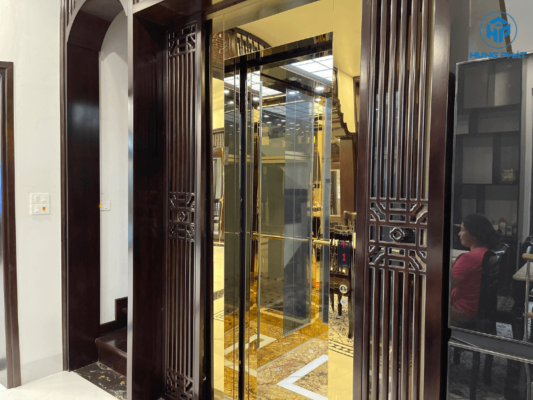

Thang máy gia đình

Ngày nay, xã hội phát triển ngày càng có nhiều hộ gia đình lựa chọn lắp đặt thang máy để thuận tiện cho việc di chuyển đi lại, đặc biệt với những gia đình có người già hay người khuyết tật. Với ưu điểm là độ an toàn cao, di chuyển nhanh và giá thành ngày càng hợp lý thang máy cáp kéo đang trở thành lựa chọn hàng đầu cho các công trình nhà dân.

Thang máy bệnh viện

Trong các bệnh viện, thang máy cáp kéo đóng vai trò quan trọng trong việc vận chuyển bệnh nhân, thiết bị y tế và nhân viên y tế. Loại thang này có tính an toàn cao, tải trọng lớn, tốc độ nhanh, chạy êm ái, ổn định và ít hỏng hóc giúp quá trình di chuyển được thực hiện một cách nhanh chóng và thuận tiện.

Giá thành và chi phí lắp đặt thang máy cáp kéo

Giá thành lắp đặt thang máy cáp kéo phụ thuộc vào nhiều yếu tố như thương hiệu, tải trọng, tốc độ, số tầng, và yêu cầu thiết kế riêng biệt của từng công trình. Ngoài ra, việc lựa chọn thang máy liên doanh hay nhập khẩu cũng tác động lớn đến chi phí.

Thang máy liên doanh

Thang máy liên doanh là dòng thang được lắp ráp từ động cơ nhập khẩu cùng các phụ kiện sản xuất trong nước nên thường có giá thành rẻ hơn so với thang nhập khẩu. Thường thường giá của 1 chiếc thang máy liên doanh chỉ khoảng từ 280 tới 500 triệu. Giá thang máy sẽ tăng giảm theo tình hình thực tế từng công trình.

Thang máy nhập khẩu

Là sản phẩm được đặt và nhập khẩu nguyên chiếc từ nhà sản xuất do đó thường có giá thành cao hơn. Thường thường một bộ thang máy đầy đủ dao động từ 350 triệu tới 1 tỷ tùy thuộc vào nhiều yếu tố khác nhau như thương hiệu, tải trọng, tốc độ, số tầng hay thang có cần bổ sung thêm các thiết kế riêng biệt,…

Thương hiệu: Với các sản phẩm có tên tuổi thương hiệu trên thị trường như Mitsubishi, Hyundai, Otis, Thyssen, Kone… thường sẽ có mức giá cao hơn các sản phẩm cùng phân khúc.

Xuất xứ: thang máy được sản xuất tại các quốc gia khác nhau sẽ có mức giá khác nhau, kể cả là cùng một thương hiệu. Ví dụ, cùng là thang máy của Fuji nhưng được sản xuất tại Trung Quốc thường sẽ có giá thấp hơn sản xuất tại Hàn Quốc hoặc Nhật Bản.

Tải trọng: Nếu lắp đặt thang với mục đích cho nhiều người cùng sử dụng sẽ đòi hỏi cabin to hơn với động cơ máy kéo khỏe hơn. Điều này khiến cho giá thành của thang máy cũng sẽ kéo theo.

Tốc độ: Tương tự như với thang có yêu cầu tải trọng lớn thì lực máy kéo của thang có tốc độ cao cũng cần khỏe hơn.

Số tầng: Với các trung tâm thương mại hay tòa chung cư cao tầng, việc có nhiều tầng sẽ ảnh hưởng nhiều tới chi phí lắp đặt khi cần nhiều chi phí sản xuất, nguyên vật liệu hơn thang máy thấp tầng.

Thang máy với yêu cầu thiết kế riêng biệt cho từng công trình: Với nhiều công trình cho chung cư hay văn phòng có tích hợp thêm thẻ từ, vân tay hay khuôn mặt sẽ khiến chi phí tăng lên. Tuy nhiên điều này giúp đảm bảo sự an toàn của khách hàng hơn nhiều khi số lượng người sử dụng thang máy được kiểm soát.

Chi phí bảo trì, bảo dưỡng định kỳ

Bên cạnh chi phí lắp đặt ban đầu, bạn cũng cần tính đến chi phí bảo trì, bảo dưỡng định kỳ để đảm bảo thang máy hoạt động ổn định và an toàn. Thông thường, chi phí bảo trì sẽ dao động tùy thuộc vào loại thang và dịch vụ mà bạn lựa chọn. Bảo trì, bảo dưỡng định kỳ giúp thang máy vận hành ổn định, phát hiện và xử lý các lỗi hỏng hóc kịp thời ngăn chặn rủi ro mất an toàn, cung cấp cho khách hàng trải nghiệm tốt nhất và giúp kéo dài tuổi thọ thang.

Về mức chi phí cụ thể cho việc bảo trì, bảo dưỡng định kỳ, bạn có thể tham khảo các đơn vị uy tín hoặc sử dụng của đơn vị lắp đặt thang máy cho mình.

Bài viết này hy vọng sẽ đem lại cho bạn cái nhìn toàn diện về thang máy cáp kéo, từ cấu tạo nguyên lý hoạt động cho tới những lợi ích hay những điều cần chú ý khi lắp đặt thang. Nếu bạn cần thêm bất kỳ thông tin nào, vui lòng liên hệ thang máy Hưng Phát để được tư vấn hỗ trợ sớm nhất nhé!
